Contoh Inovasi Terkait Dinding Bangunan

Dinding M-Panel

Contoh pengaplikasian dinding M-Panel

Definisi: Material dinding bangunan yang bahan dasarnya ialah expanded polystyrene system (EPS) dan kawat baja yang sudah di finishing dengan cat galvanis (sehingga tidak mudah berkarat).

Fungsi: Keperluan pemanfaatan untuk dinding, tangga, lantai dan atap.

Detail spesifikasi terkait, ialah:

1. Polyfoam di bagian tengah merupakan bahan yang tidak beracun, tidak berbahaya, tidak mudah terbakar, dan tidak memiliki bahan kimia aktif. Bahan tersebut dapat didesain dengan kepadatan dan ketebalan yang berbeda tergantung daripada jenis panel yang akan digunakan. Density bervariasi mulai dari 15-35 kgf/m3, dengan ketebalan 4 cm-20cm.
2. Jaring/net kawat baja yang telah diwelding, terbuat dari kawat baja yang telah di cat galvanis. Ditempatkan di kedua sisi panel polyfoam dan saling terhubung. Diameter kawat yang digunakan bervariasi mulai dari2,5 –5mm, dengan kekuatan tarik >600MPa.

Keuntungan: Ringan, memiliki insulasi suhu, cepat dalam pengaplikasian, kuat, meredam suara dan hemat energi.

Dinding AAC Panel Broco

Contoh pengaplikasian Dinding AAC Panel Broco

Definisi: AAC merupakan beton ringan yang dibentuk menjadi lembaran panel untuk berbagai aplikasi konstruksi pemikul beban dan non-pemikul beban. Terbuat dari pasir, semen, bahan daur ulang, kapur, gypsum, pasta aluminium dan aerasi. Dapat difungsikan untuk dinding dan lantai.

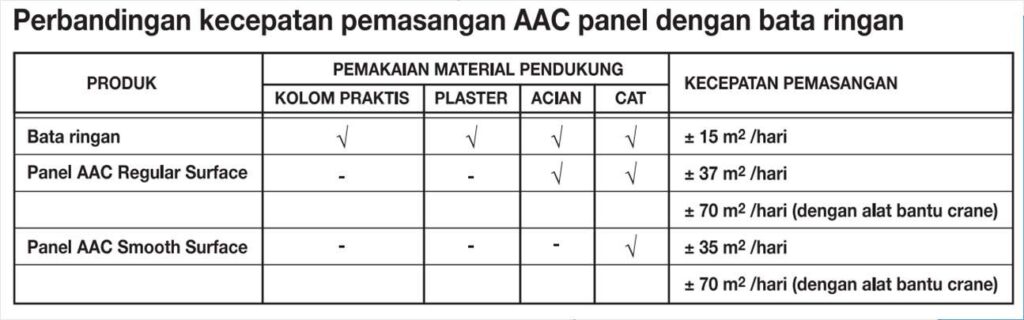

Perbandingan dinding AAC dengan dinding lain

Teknik Pemasangan Dinding

Pemasangan Dinding Bata

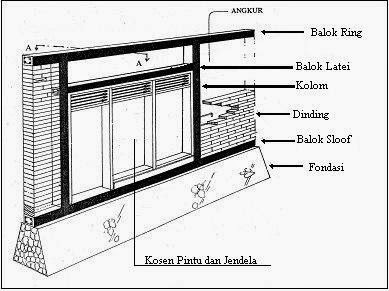

Contoh gambar pemasangan dinding bata

1. Pasangan batu bata untuk dinding dalam maupun luar pada bangunan umumnya dapat dipakai pasangan batu bata ukuran ½ batu.
2. Dinding pengisi dari pasangan ½ bata harus diperkuat dengan kolom praktis, sloof, rollag, dan ringbalok (sebagai pengikat).
3. Campuran spesi pada pasangan dinding harus cukup kedap air agar tembok tidak mudah basah atau lembab jika terkena air hujan. Dinding bata yang memerlukan campuran kedap air misalnya tembok pada kamar mandi, WC, tempat cuci, dan dapur, spesinya 1PC : 2PS, artinya 1 takaran semen dan 2 takaran pasir.
4. Untuk penempatan kusen dibagian atas dari ambang atas kusen dipasangkan batu bata berdiri atau disebut sebagai rollag dengan adukan menggunakan perbandingan 1PC : 2PS, atau dipasang balok latei 15/20 atau 13/20 dengan tujuan untuk mencegah kusen menanggung beban dari dinding di atasnya.
5. Marking lokasi, Rendam batu bata sampai titik jenuh (tidakbergelembung) lalu mulai pasang.
6. Pekerjaan plesteran , buat kepala plesteran dengan tebal yang ditentukan (1,5-2cm), siram dinding bata sebelum diplester.
7. Pekerjaan pengacian, siram plesteran dan gosok dengan bata sebelum melakukan pengacian.
8. Pekerjaan pengecatan, pastikan pengacian kering dan tidak berkeringat.

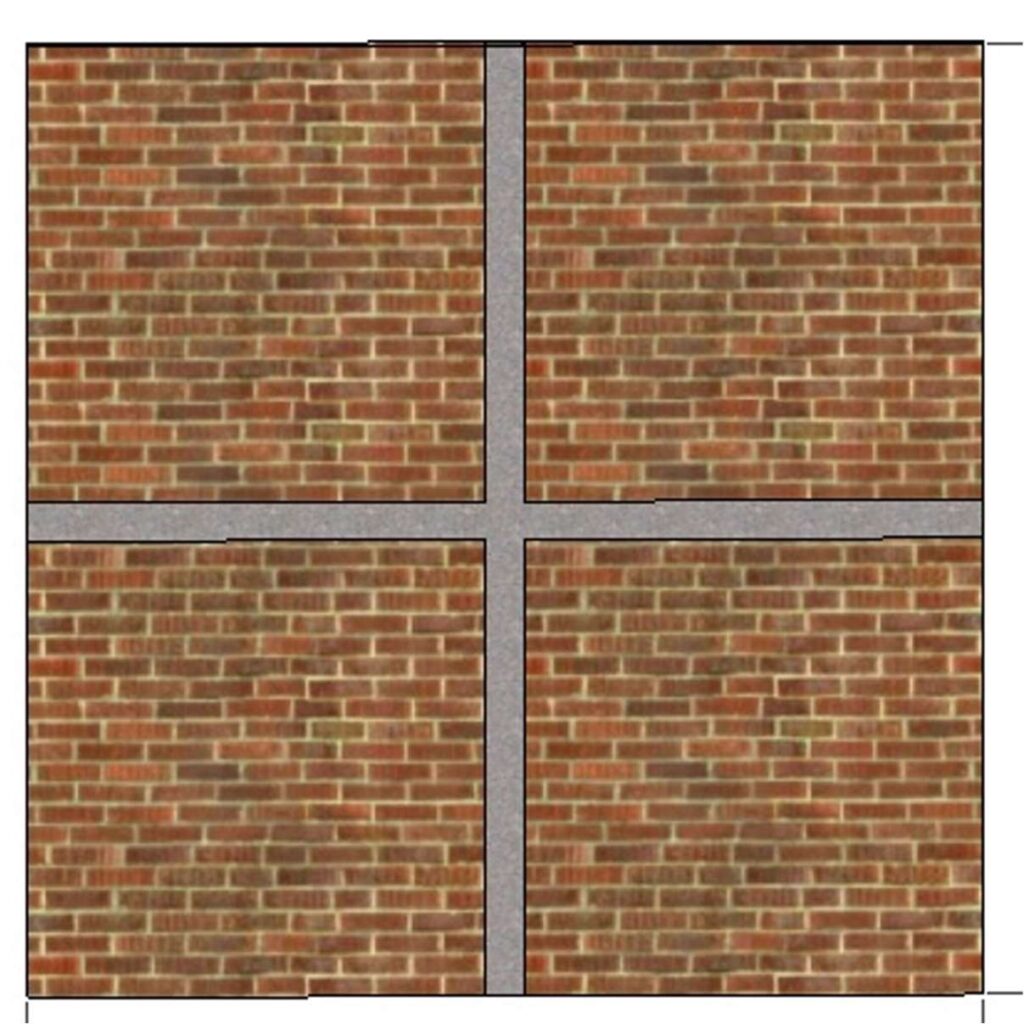

Catatan: Untuk batas luasan dinding, pemasangan tidak boleh mencapai luasan lebih dari 9 – 12 m2.

Tiap luasan dinding memperhatikan kolom dan balok

Pemasangan Bata Ringan Citicon

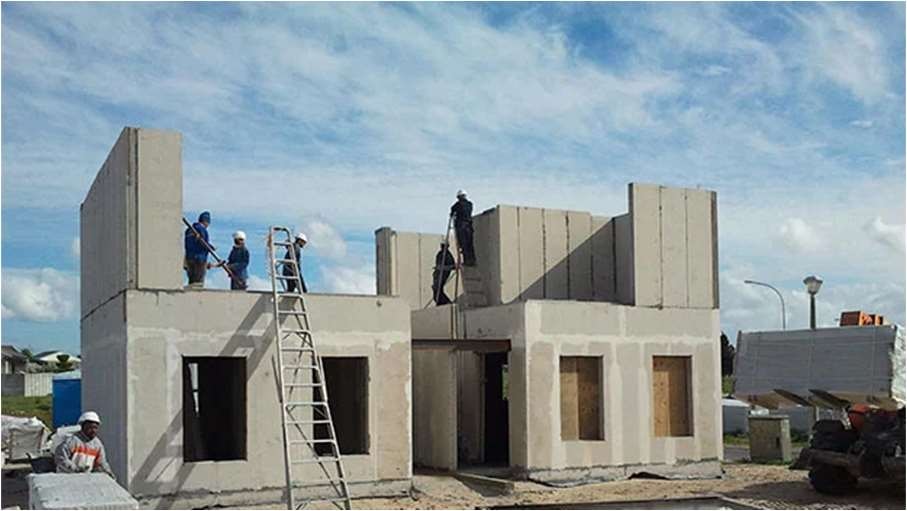

Aplikasi dinding bata ringan Citicon

Definisi: sebagai salah satu produk Autoclaved Aerated Concrete (AAC) dan diproduksi dengan standar pemilihan bahan baku dan inspeksi yang ketat dari DeutchIndustryNorm (DIN).

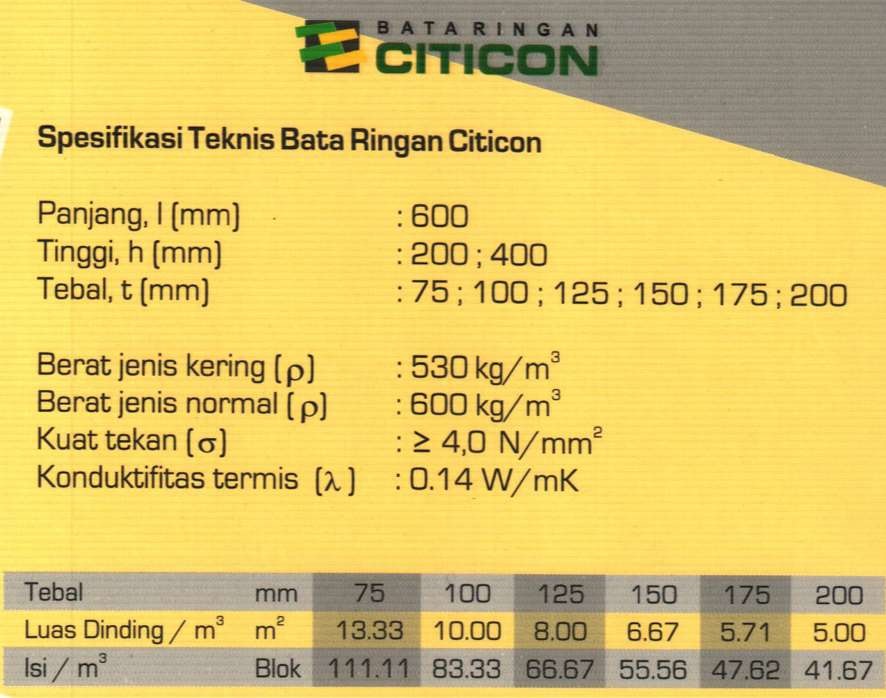

Spesifikasi terkait bata ringan Citicon

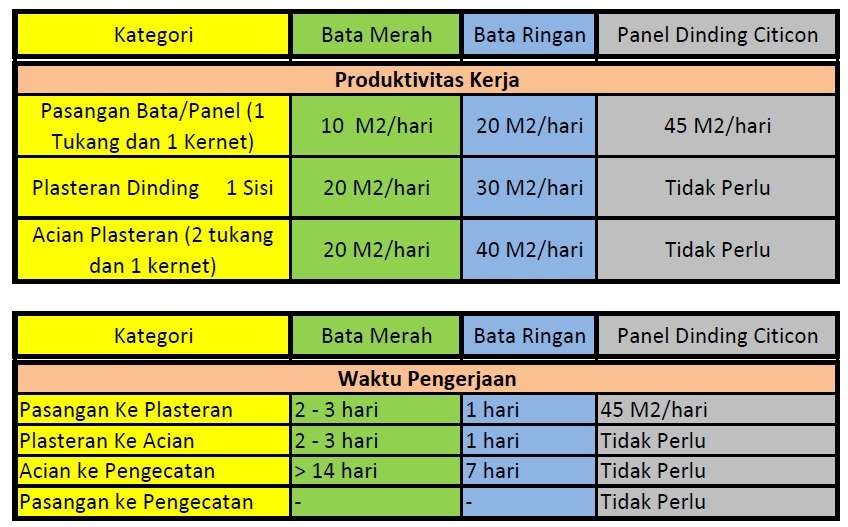

Parameter perbandingan produktivitas

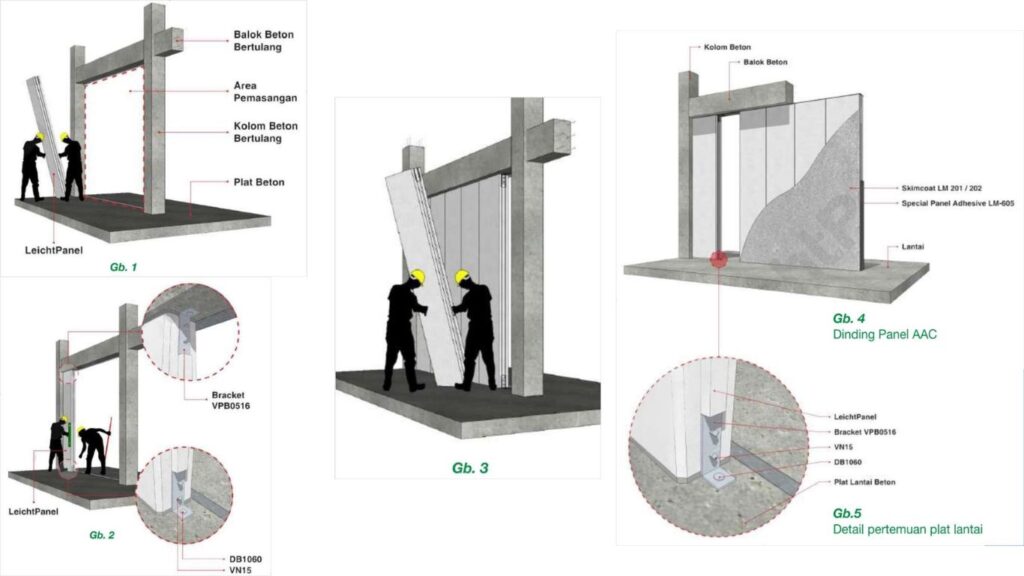

Salah satu teknik pemasangan dinding panel AAC

Referensi Terkait:

1. Peraturan tentang Perencanaan Tahan Gempa Indonesia untuk Gedung 1983.
2. Standar Tata Cara Menghitung Struktur Beton Nomor : SK SNI T-15-1991-03
3. Peraturan Pembebanan Indonesia untuk Gedung Tahun 1983.

– – –

Oke Builder, mungkin sampai disini dulu ya informasi mengenai pembahasan teori dan teknik dasar pada pemasangan “Dinding Bangunan”. Gue berharap artikel pengetahuan ini sekiranya dapat membantu bagi kalian semua. Jangan lewatkan konten menarik selanjutnya! Jika Builder memiliki pertanyaan, ingin berbagi pendapat bahkan merequest suatu topik, silakan tulis di kolom komentar ya!
