Hello para Builder sekalian! Kembali lagi bersama Gue, Dee.

Melanjutkan artikel pada bidang Sipil sebelumnya, kali ini Gue akan membagikan informasi mengenai materi “Tahapan Teknis Stressing dan Erection Girder” pada Overpass. Dan pastinya artikel ini telah lebih dulu mengambil studi kasus terkait berdasarkan pengalaman dari salah satu teman pada Proyek Pembangunan Jalan Tol Serang – Panimbang lalu.

Baca juga artikel segmen Sipil menarik lainnya
Untuk informasi relevan lainnya, bisa Builder cek di instagram deeconstech.com

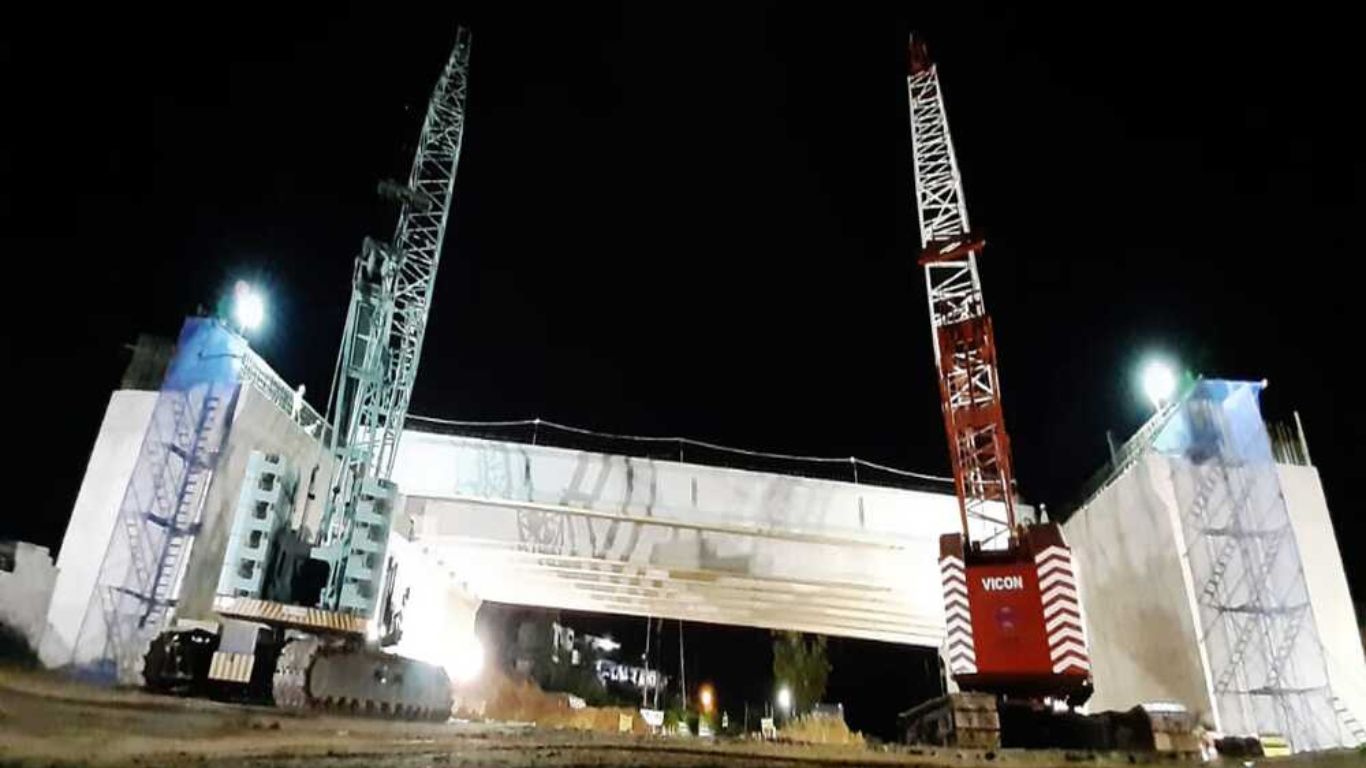

Tahapan Teknis Stressing dan Erection dengan PCI-Girder

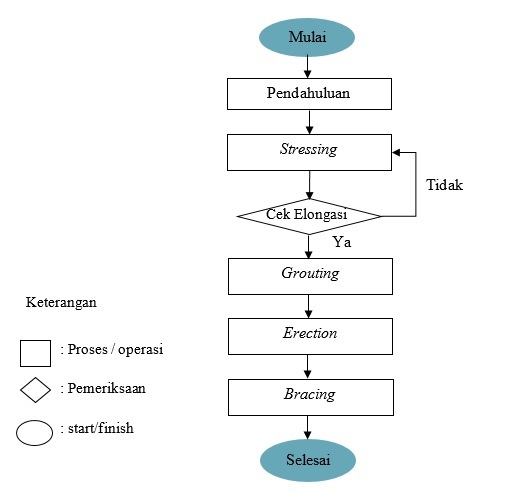

I. Alur Pekerjaan PCI-Girder

Secara garis besar pekerjaan PCI-Girder meliputi pengadaan PCI-Girder, mobilisasi stressing bed, mobilisasi Girder, stressing Girder, grouting Girder, erection Girder, dan bracing. Urutan pekerjaan PCI-Girder dapat dilihat pada diagram alir sebagai berikut:

Diagram alir pekerjaan PCI-Girder

II. Pekerjaan Pendahuluan

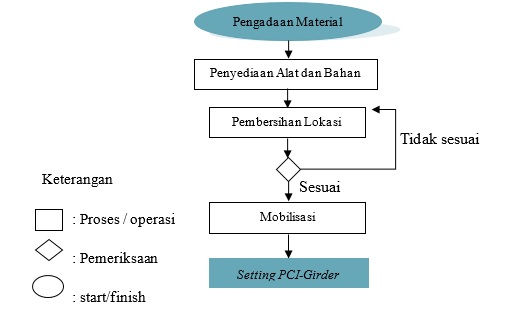

A. Diagram Alir Pekerjaan Pendahuluan

Urutan pekerjaan pendahuluan dapat dilihat pada diagram alir sebagai berikut:

Diagram alir pekerjaan pendahuluan

B. Pengadaan PCI-Girder

Dan ini ialah tahapan pengadaan PCI-Girder, meliputi:

Tahapan Pengadaan

C. Bahan Material

1. Bahan Material Pekerjaan Mobilisasi Stressing Bed dan PCI-Girder

Bahan material pekerjaan mobilisasi Stressing Bed dan PCI-Girder, meliputi:

No	Nama Alat /Bahan	Gambar Terkait	Keterangan
1	PCI-Girder		PCI-Girder masing-masing memiliki : - H-90 cm; L-16.60 m; CTC-210 cm - H-210 cm; L-40.80 m; CTC-210 cm
2	Stressing Bed		Sebagai dudukan girder yang terbuat dari beton
3	Balok Kayu		Sebagai dudukan girder

2. Bahan Material Pekerjaan Stressing

Bahan material pekerjaan terkait, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	Kabel Strand		Strand dengan 7 kawat dengan diameter 12,7 mm.
2	Duct		Alat pembungkus tendon
3	Busa		Alat pelindung duct
4	Blok Angkur		Bahan untuk dudukan wedges
5	Wedges		Bahan untuk mengunci strand

3. Bahan Material Pekerjaan Patching, Grouting & Surface Finishing

Bahan material pekerjaan Patching, Grouting & Surface Finishing, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	Intraplast z		Meningkatkan daya tarik menarik dalam grout
2	Pasir		Bahan pembuat patching dan grouting
3	Air		Bahan pembuat adukan patching dan grouting
4	Semen		Bahan pembuat patching dan grouting

4. Bahan Material Pekerjaan Erection

Bahan material pekerjaan terkait, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	PCI-Girder		PCI-Girder masing-masing memiliki : - H-90 cm; L-16.60 m; CTC-210 cm - H-210 cm; L-40.80 m; CTC-210 cm
2	Bearing Pad		Bantalan karet untuk me-transfer beban dari struktur bagian atas ke struktur bagian bawah
3	Mortar Pad		Dudukan bearing pad

5. Alat Pekerjaan Stressing

Alat pekerjaannya, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	Hydraulic Jack		Alat yang digunakan untuk mengunci strand
2	Selotip		Alat untuk mempermudah saat memasukkan strand
3	Gerinda		Alat untuk memotong strand
4	Pressure Gauge dan Manometer		Alat untuk memberi gaya tarik pada strand
5	Dongkrak		Untuk mengangkat PCI-Girder saat terjadi pergeseran
6	Wedges Plate		Untuk menahan wedges
7	Anchor Head		Menahan dan mencegah terjadinya benturan pada beton pada saat stressing
8	Angkur Tarik		Menarik atau mengendurkanbaja strand saat dilakukan stressing.
9	Papan Penahan		Penahan jika strand putus
10	Takel		Alat bantu untuk tempat chain block
11	Chain Block		Untuk mempermudah menarik turunkan hydraulic jack
12	Selongsong		Alat untuk mempermudah saat memasukan wedges ke trand
13	Epoxy		Bahan untuk perekat antar segmen PCI-Girder
14	Meteran / Penggaris		Alat yang digunakan untuk mengukur piston yg keluar saat stressing
15	Generator		Sebagai sumber listrik
16	Kertas Pengukuran		Untuk mengukur tekanan hydraulic jack sesuai dengan perhitungan

6. Alat Pekerjaan Patching dan Grouting

Alat pekerjaannya, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	Cangkul		Alat untuk membuat adukan patching
2	Ember		Alat untuk mengangkut adukan patching
3	Sekop		Alat untuk membuat adukan patching
4	Roskam Kayu		Alat untuk menghaluskan dan merapikan permukaan saat patching
5	Mixer Grouting		Alat untuk mengaduk bahan campuran grouting
6	Pompa Grouting		Alat untuk memompa campuran grouting ke dalam duct
7	Selang		Alat untuk menyalurkan adukan grouting ke duct
8	Kayu		Alat untuk cetakan bekisting

7. Alat Pekerjaan Erection

Alat pekerjaannya, meliputi:

No	Nama Alat / Bahan	Gambar Terkait	Keterangan
1	Crawler Crane		Alat berat untuk mengangkat PCI-Girder dengan kapasitas 150 ton dan 180 ton
2	Mobile Crane		Alat berat untuk mengangkat PCI-Girder dengan kapasitas 25 ton
3	Truck Trailer		Alat untuk mobilisasi PCI-Girder
4	Total Station		Theodolite dengan jenis Topcon GTS – 102N untuk menentukan koordinat dan elevasi
5	Besi Ulir		Besi ulir diameter 22 digunakan untuk bracing antar PCI-Girder
6	Alat Las		Alat untuk mengelas besi ulir pada saat bracing
7	Excavator		Untuk meratakan tanah area erection
