Materi terkait Sistem Sanitasi Bangunan

Sistem Sanitasi Bangunan

Pada perencanaan Sistem Sanitasi Bangunan dapat diuraikan menjadi 2 bagian, yakni:

1. Alat-alat Saniter
2. Instalasi Air Bersih / Kotor

Untuk kategori Air Bersih, sumbernya ialah:

1. Air PAM
2. Sumber air setempat, misalkan sumur dan sumber mata air bersih lain. Dengan persyaratan antara lain:
   • Tidak berbau
   • Tidak berasa
   • Tidak berwarna

Sedangkan untuk kategori Air Kotor, sumbernya ialah:

1. Air hujan
2. Limbah cair buangan rumah tangga, contohnya air sisa / bekas cucian, air sabun dan air tinja.

Alat-alat Saniter

Berikut adalah beberapa contoh alat yang termasuk ke dalam kategori Saniter:

• Bath tub: Bak untuk mandi, biasanya dilengkapi kran air dingin dan kran air panas.
• Shower: Alat yang digunakan sebagai pancuran air mandi.
• Closet: Alat untuk buang air besar / kecil. Dengan model jongkok / duduk.
• Urinoir: Untuk buang air kecil khusus bagi pria.
• Bidet: Untuk buang air kecil khusus bagi wanita.
• Wastafel / Lavatory: Untuk mencuci tangan dan membilas wajah.
• Sink: Untuk mencuci piring dan peralatan dapur lainnya.

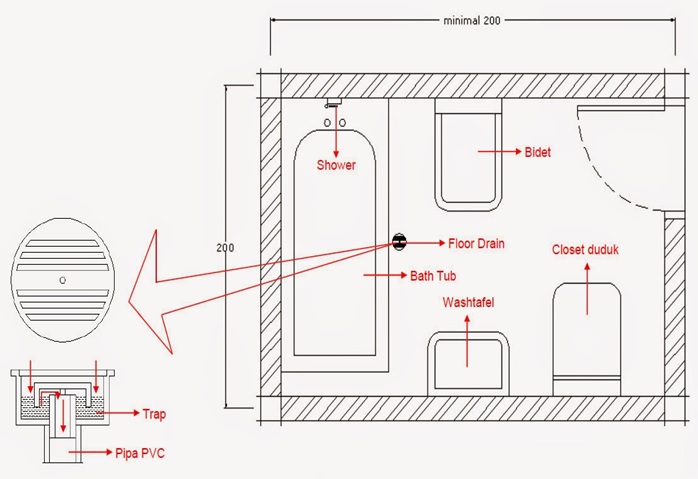

Contoh penempatan peralatan pada kamar mandi

Instalasi Air Bersih

Berikut adalah contoh skema jaringan instalasi air bersih:

Contoh skema 1

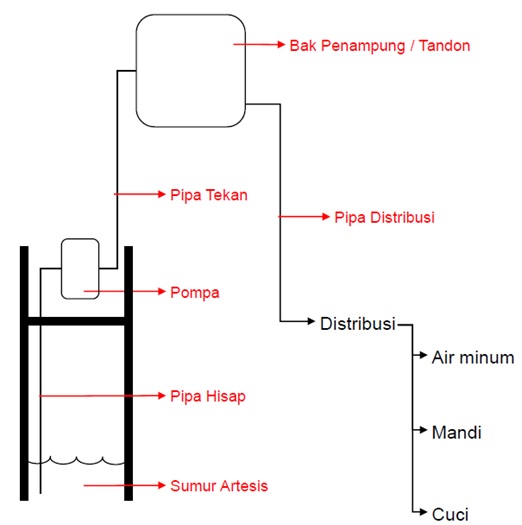

Contoh skema 2

Instalasi Air Bersih: Penggunaan dan Detail Tandon

Penggunaan Tandon air dapat memberikan keuntungan, yang dimana tandon dapat menyimpan air/ terdapat persediaan air pada waktu listrik padam ataupun aliran PAM mati. Yang perlu diperhatikan adalah perawatan / pemeliharaan bak tandon secara berkala.

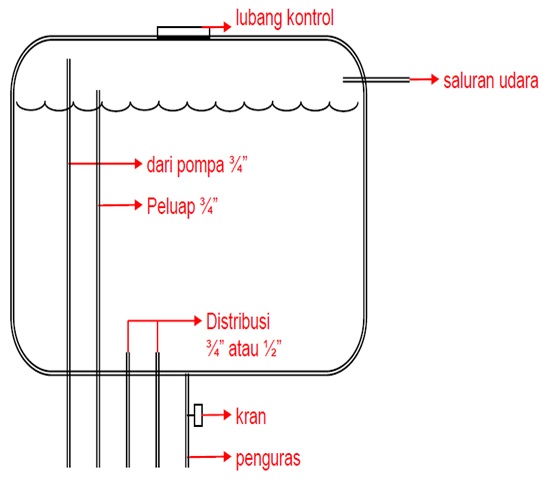

Tampak mekanisme saluran air dalam tandon

Instalasi Air Bersih: Dimensi Pipa

Berikut adalah beberapa ukuran dimensi pipa yang diperlukan dalam jaringan:

• Halaman dan Taman: 1½” s.d. 2”
• Menempel pada dinding: 1”
• Menembus bangunan: ½” atau ¾”
• Ukuran Kran air: ⅜” , ¾” dan ½
